无人值守换热站—自动化控制系统


无人值守换热站—自动化控制系统

系统介绍

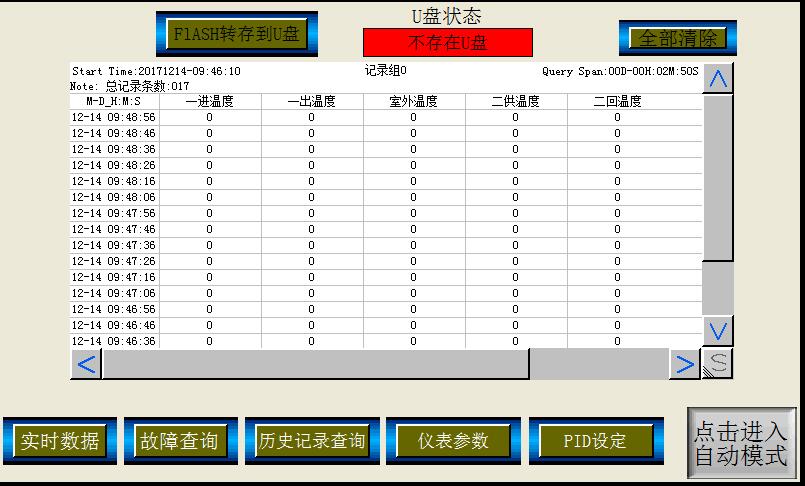

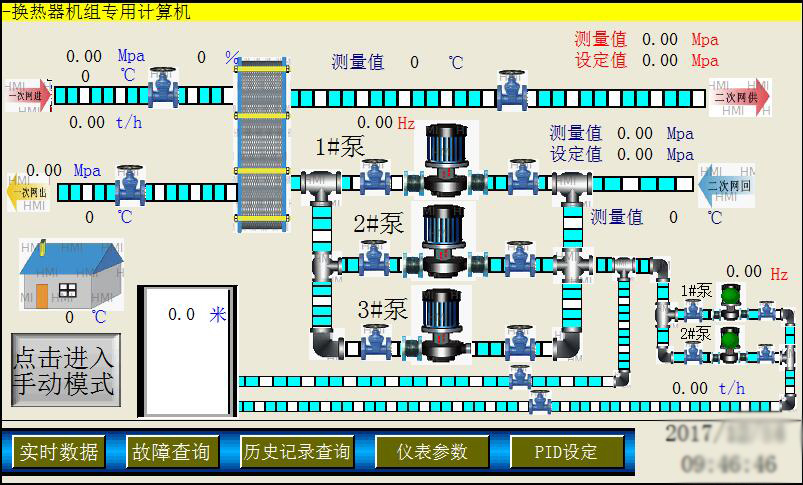

无人值守换热站——蒸汽热水换热站自动控制系统是利用了维控远传触摸屏实现手机APP与现场同步操作,以及先进的电子技术和计算机技术,一名管理人员利用一台计算机或者通过手机app可同时监控多个换热站,监控系统任一位置的流量、压力、温度以及电器系统的电流、电压和室内外温度等。通过对供暖系统的实时监测,可快捷地获取各种运行数据,发现故障及时处理,并通过调整参数和自动控制阀门的开关量,最大限度地节约能源,还可为锅炉运行提供可靠依据。



概述

    智能换热机组控制系统通过监测室外温度、一次侧、二次侧管网的压力、温度来控制一次侧调节阀开度,二次侧循环泵、补水泵转速和运行泵数量等,达到集中供热良好品质的社会效果与热力站低成本运行、经济运行的目的,并结合中国换热实际工况,进行二次开发,为不同需求的用户提供最佳方案。

· 本地自动控制方案

    通过室外温度变化和设定的经验调节曲线,进行温度补偿,自动控制一次侧电动调节阀,控制二次侧供水温度,以满足热负荷变化,实现节能舒适运行。

· 现场全自动无人值守控制方案

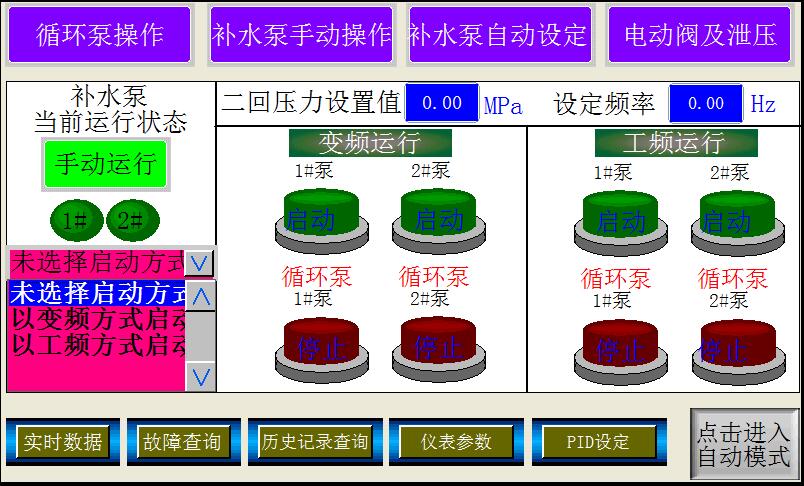

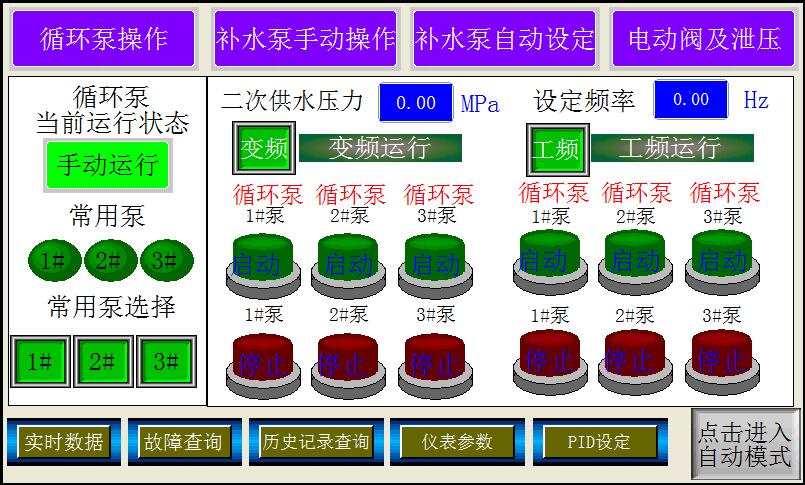

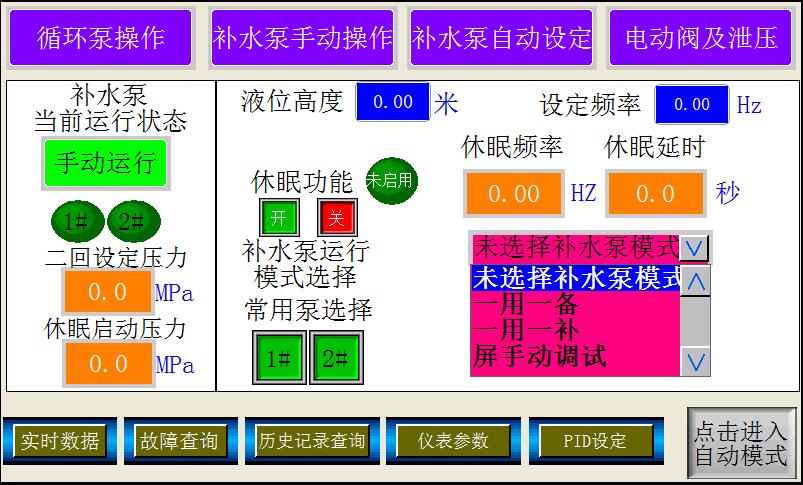

    通过一次网电动调节阀控制二次网供水温度,并可进行室外温度补偿功能,根据二次网供回水压差或温差作为反馈信号,循环泵采用变频控制,二次网实现变流量控制,因此换热机组可在大温差,小流量节能状态下运行。根据二次网回水压力作为反馈的信号,补水泵采用变频补水;补水箱液位传感器可自动控制水箱液位,而且具有低液位保护功能;二次回水管路可加装泄压电磁阀,如二次回水压力超过设定值,电磁阀自动开启进行泄压至安全值后自动关闭;机组开机后可按预先设定好程序自动运行,管理人员只需定时对机组进行巡查。

· 远程监控自动无人职守控制方案(SCADA)

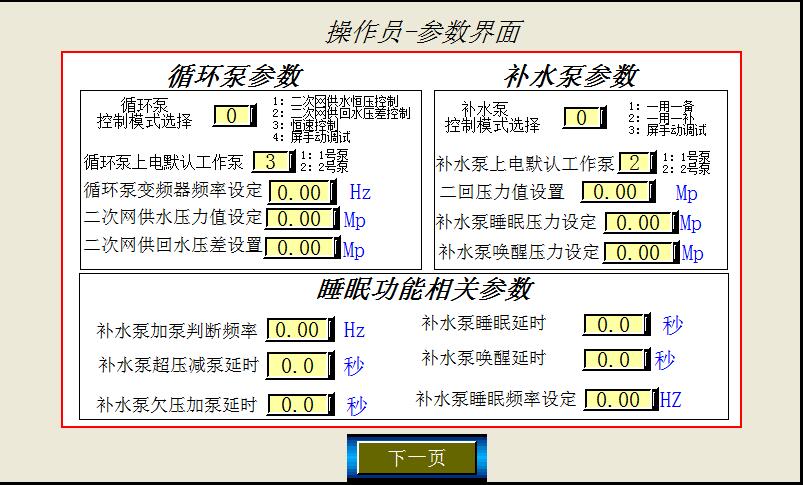

选择这种控制方式的换热机组除了具备以上控制功能外,还具有远程通讯功能,可选择不同的通讯方式:有线(ADSL、宽带通讯等)或无线(GPRS),并支持广泛的通讯协议(Modbus,TCP/IP协议等)。通过上述通讯模式,可以把换热机组一次侧和二次侧温度、压力、流量,室外温度和室内温度,循环泵和补水泵的运行状态和运行频率,电动调节阀开度等机组参数实时的上传到中央管理站,或与楼宇自控系统(BAS)进行连接,对换热机组的运行状况进行在线监测,并具有供水温度超高报警,回水压力过低报警,水箱液位过低报警,供水压力超压报警,超压自动泄压,断电自动保护和联动等功能。通过监控中心上位机与现场控制器的双向通讯,管理人员可对机组控制参数进行优化设定,保证换热机组始终处于最佳状态,一切尽可掌握。
